1. Introduction

Ce rapport décrit la conception et la mise en œuvre d’un pipeline complet d’Intégration Continue et de Déploiement Continu (CI/CD) pour l’application Fleetcom API, déployée sur une infrastructure cloud basée sur AWS.

L’objectif du projet est d’automatiser l’ensemble du cycle de vie de l’application, depuis l’intégration du code source jusqu’à son déploiement en production. L’automatisation permet de réduire les interventions manuelles, d’améliorer la fiabilité des déploiements et d’accélérer la livraison de nouvelles versions.

Le pipeline implémenté couvre plusieurs étapes essentielles du processus DevOps :

développement du code et versionnement dans un dépôt GitHub
déclenchement automatique du pipeline Jenkins via un webhook
construction de l’image Docker de l’application
publication de l’image dans le registre Docker Hub
déploiement automatique sur un cluster Kubernetes
collecte et visualisation des métriques avec Prometheus et Grafana

Ainsi, chaque modification du code source peut être automatiquement construite, déployée et supervisée dans un environnement cloud.

2. Architecture du Projet

2.1 Vue d'ensemble

L’architecture repose sur deux instances AWS EC2 ayant des rôles distincts mais complémentaires.

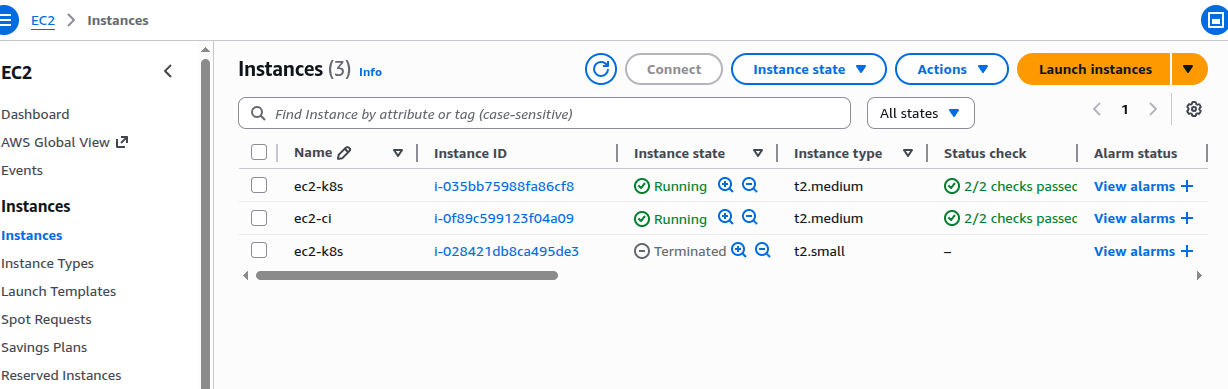

Figure 1 — Les deux instances EC2 (ec2-ci et ec2-k8s) actives sur AWS

Instance	Rôle et contenu
ec2-ci	Serveur d’intégration continue. Il héberge Jenkins (installé nativement), Docker pour la construction des images, et kubectl configuré pour piloter le cluster Kubernetes distant.
ec2-k8s	Serveur de déploiement. Il héberge Minikube (driver Docker), les pods de l’application FleetCom, ainsi que la stack de monitoring Prometheus et Grafana.

Cette séparation permet d’isoler les tâches d’intégration continue de l’environnement de production.

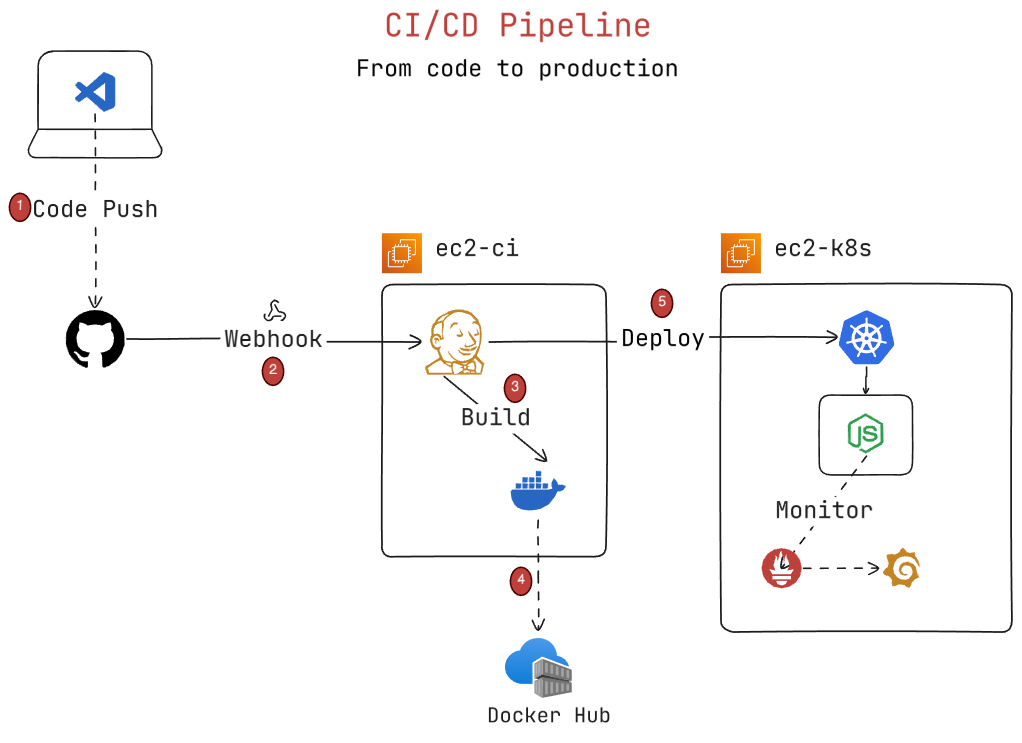

2.2 Schéma du pipeline

Le flux de fonctionnement du pipeline est le suivant :

① Le développeur effectue un git push vers le dépôt GitHub
② GitHub déclenche un webhook HTTP vers Jenkins sur l’instance ec2-ci
③ Jenkins clone le dépôt, construit l’image Docker et la publie sur Docker Hub
④ Jenkins met à jour le déploiement Kubernetes sur ec2-k8s via kubectl set image
⑤ Prometheus collecte les métriques des pods et Grafana les visualise

2.3 Technologies utilisées

Technologie	Usage dans le projet
GitHub	Hébergement du code source et déclencheur webhook
Jenkins	Serveur CI/CD installé sur ec2-ci (port 8080)
Docker	Containerisation de l’application FleetCom
Docker Hub	Registre des images Docker (jiem117/fleetcom)
Minikube	Cluster Kubernetes local sur ec2-k8s (driver Docker)
kubectl	Client CLI Kubernetes configuré sur ec2-ci
Helm	Gestionnaire de packages Kubernetes
Prometheus	Collecte des métriques du cluster
Grafana	Visualisation des métriques

3. Configuration de l’Infrastructure

3.1 Instance ec2-ci — Serveur Jenkins

L’instance ec2-ci héberge Jenkins installé directement sur le système d’exploitation, ce qui évite les problèmes d’accès au socket Docker lorsque Jenkins est exécuté dans un conteneur.

Les composants suivants ont été installés :

OpenJDK 21 (pré-requis Jenkins)
Jenkins LTS depuis le dépôt officiel
Docker pour la construction des images
kubectl pour l’administration du cluster Kubernetes

Commandes exécutées sur ec2-ci :

# Installation de Jenkins

sudo apt install fontconfig openjdk-21-jre

sudo wget -O /etc/apt/keyrings/jenkins-keyring.asc https://pkg.jenkins.io/debian-stable/jenkins.io-2026.key

sudo apt install jenkins

# Installation de Docker

sudo apt install docker-ce docker-ce-cli containerd.io

sudo usermod -aG docker jenkins

# Installation de kubectl

sudo curl -LO "https://dl.k8s.io/release/.../kubectl"

sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl

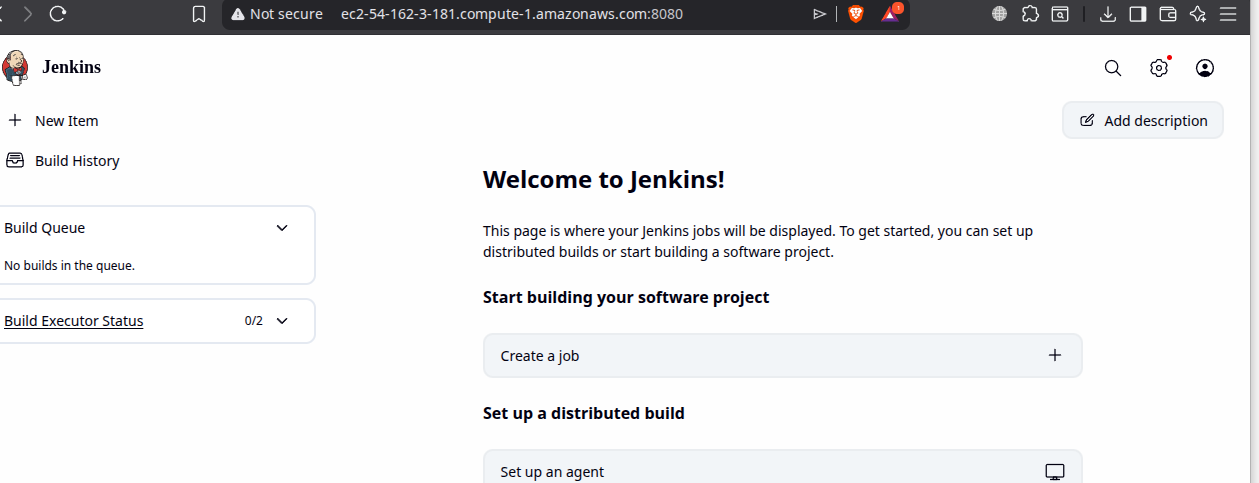

Figure 3 — Interface Jenkins opérationnelle sur ec2-ci|717x303

3.2 Instance ec2-k8s — Serveur Kubernetes

L’instance ec2-k8s exécute le cluster Kubernetes basé sur Minikube avec le driver Docker. Minikube crée un cluster Kubernetes à nœud unique fonctionnant dans un conteneur Docker.

Commandes exécutées sur ec2-k8s :

# Installation de Minikube

curl -LO https://storage.googleapis.com/minikube/releases/latest/minikube_latest_amd64.deb

sudo dpkg -i minikube_latest_amd64.deb

# Démarrage avec support IP publique

minikube start --apiserver-ips=54.165.90.222

# Vérification du cluster

kubectl get nodes

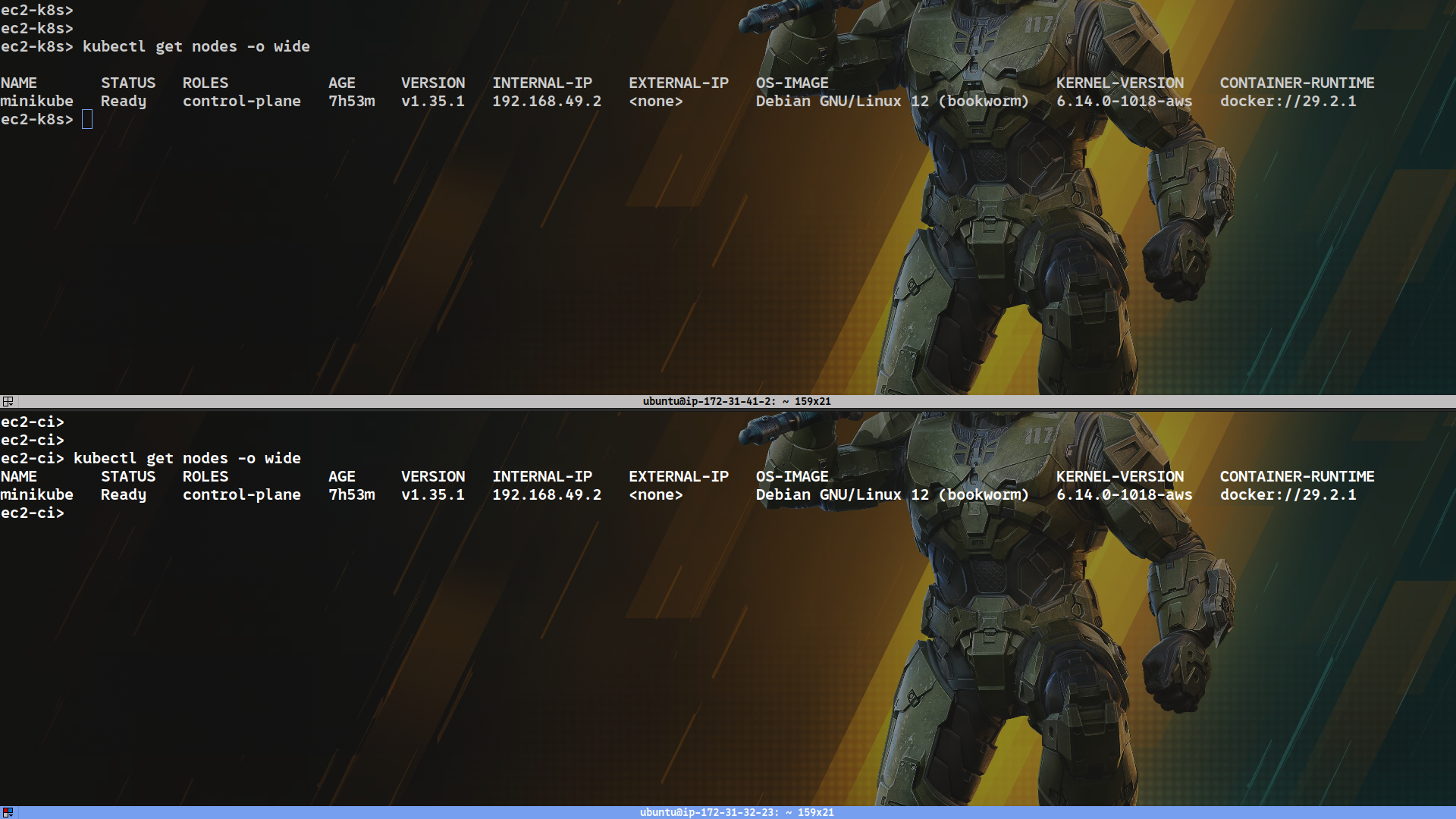

Figure 4 — kubectl get nodes -o wide depuis ec2-ci et ec2-k8s

3.3 Connexion ec2-ci → ec2-k8s (kubeconfig)

Pour permettre à Jenkins d’utiliser kubectl afin de piloter le cluster distant, le fichier kubeconfig est transféré depuis l’instance ec2-k8s vers ec2-ci.

# Sur ec2-k8s : générer un kubeconfig avec les certificats
kubectl config view --flatten --minify > ~/.kube/config-flat

# Sur ec2-ci : ajouter le kubeconfig pour l'utilisateur jenkins
sudo cp ~/.kube/config-flat /var/lib/jenkins/.kube/config
sudo chown -R jenkins:jenkins /var/lib/jenkins/.kube

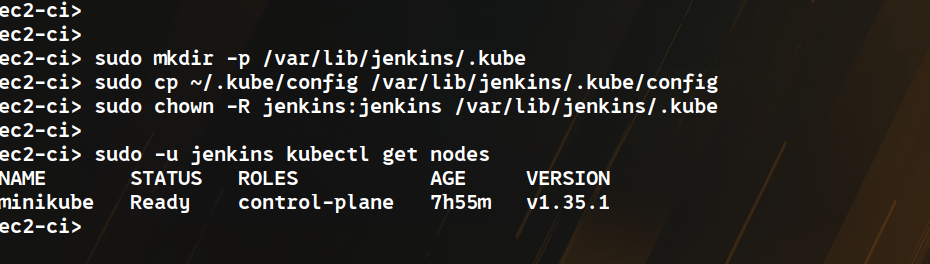

Figure 5 — kubectl get nodes fonctionnel avec l’utilisateur jenkins

3.4 Security Groups AWS

Figure 6 — Règles entrantes du Security Group sur ec2-k8s

Port	Usage
22	Accès SSH
8443	API Kubernetes
30080	NodePort (accés à l'application)
32000	Grafana
32001	Prometheus

4. Pipeline CI/CD Jenkins

4.1 Configuration du job Jenkins

Le job Jenkins est configuré en Pipeline et récupère directement le Jenkinsfile depuis le dépôt GitHub.

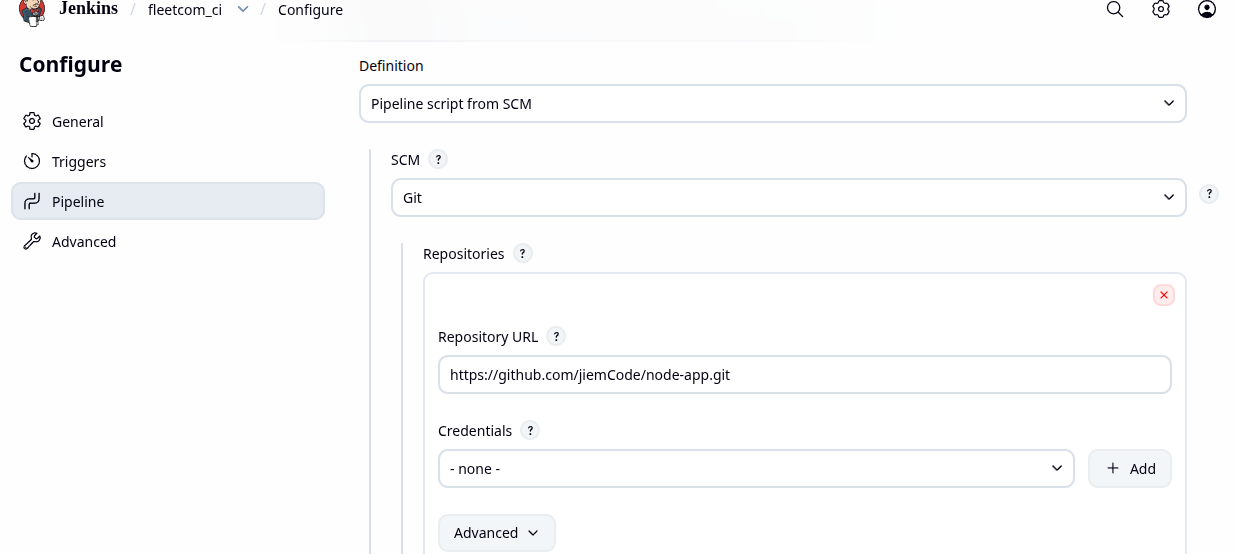

Figure 7 — Création du pipeline fleetcom-ci dans Jenkins

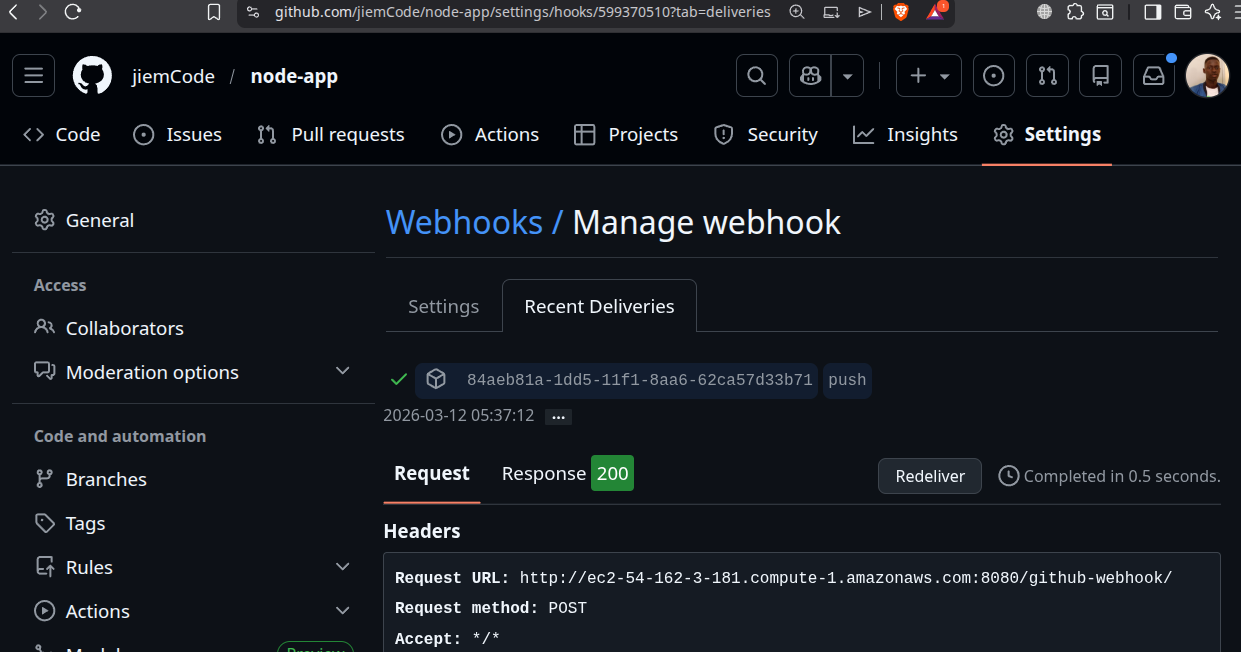

4.2 Déclenchement automatique via Webhook

Le pipeline est déclenché automatiquement après chaque push sur GitHub grâce à un webhook.

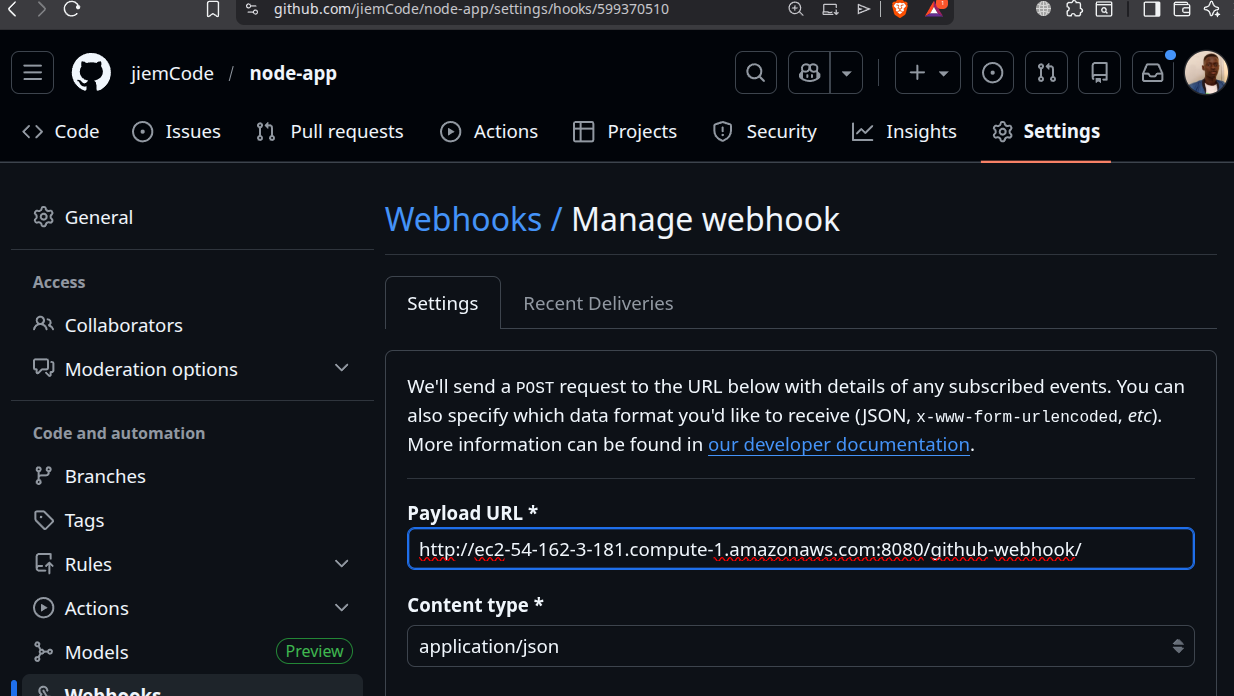

Figure 9 — Configuration du webhook GitHub vers Jenkins

4.3 Jenkinsfile — Définition du Pipeline

Le pipeline est défini dans le fichier Jenkinsfile suivant :

pipeline {
    agent any

    environment {
        DOCKERHUB_USER  = "jiem117"
        APP_NAME        = "fleetcom"
        K8S_NAMESPACE   = "default"
        DOCKER_IMAGE    = "${DOCKERHUB_USER}/${APP_NAME}"
        IMAGE_TAG       = "${BUILD_NUMBER}"
        DOCKERHUB_CREDS = credentials('dockerhub-credentials')
    }

    stages {

        stage('Checkout') {
            steps {
                checkout scm
                echo "✅ Code récupéré — branch: ${env.GIT_BRANCH}"
            }
        }

        stage('Build Docker Image') {
            steps {
                sh """
                    docker build -t ${DOCKER_IMAGE}:${IMAGE_TAG} .
                    docker tag  ${DOCKER_IMAGE}:${IMAGE_TAG} ${DOCKER_IMAGE}:latest
                """
            }
        }

        stage('Push to Docker Hub') {
            steps {
                sh """
                    echo ${DOCKERHUB_CREDS_PSW} | docker login -u ${DOCKERHUB_CREDS_USR} --password-stdin
                    docker push ${DOCKER_IMAGE}:${IMAGE_TAG}
                    docker push ${DOCKER_IMAGE}:latest
                """
                echo "✅ Image poussée sur Docker Hub"
            }
        }

        stage('Deploy to Kubernetes') {
            steps {
                sh """
                    kubectl set image deployment/${APP_NAME} \
                        ${APP_NAME}=${DOCKER_IMAGE}:${IMAGE_TAG} \
                        -n ${K8S_NAMESPACE} \
                    || kubectl apply -f k8s/ -n ${K8S_NAMESPACE}
                """
            }
        }

        stage('Verify Rollout') {
            steps {
                sh "kubectl rollout status deployment/${APP_NAME} -n ${K8S_NAMESPACE} --timeout=120s"
                echo "✅ Déployé avec succès"
            }
        }
    }

    post {
        always { sh 'docker logout || true' }
        success { echo "✅ Pipeline #${BUILD_NUMBER} réussi !" }
        failure { echo "❌ Pipeline #${BUILD_NUMBER} échoué" }
    }
}

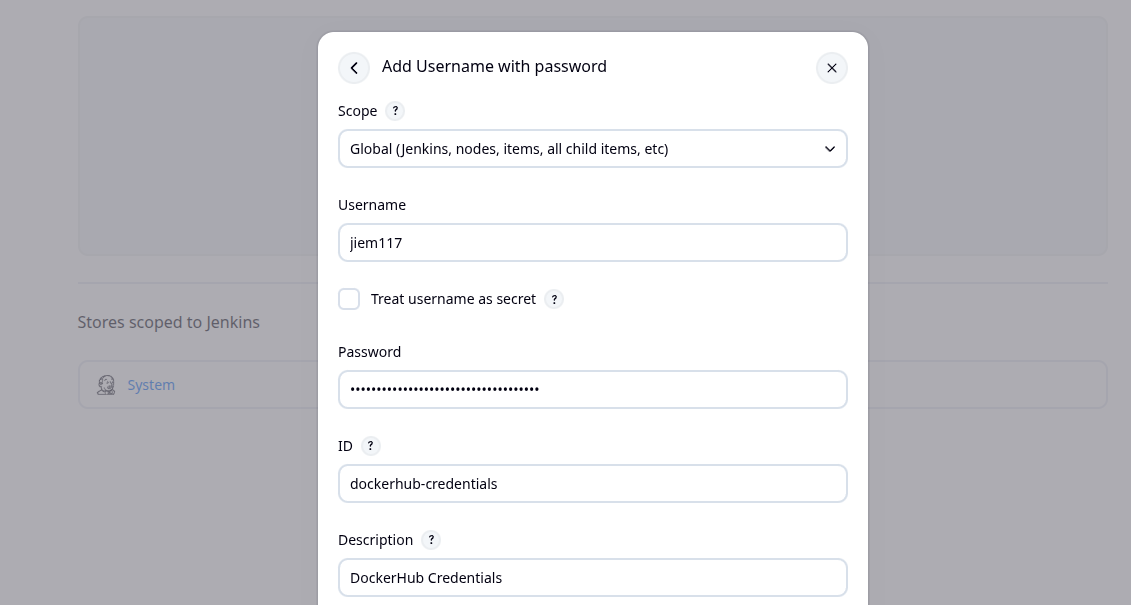

4.4 Gestion des credentials

Les identifiants Docker Hub sont stockés dans Jenkins de manière sécurisée et injectés dans le pipeline au moment de l’exécution.

5. Déploiement Kubernetes

5.1 Manifestes Kubernetes

Deployment :

apiVersion: apps/v1
kind: Deployment
metadata:
  name: fleetcom
  namespace: default
  labels:
    app: fleetcom
spec:
  replicas: 2
  selector:
    matchLabels:
      app: fleetcom
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 0

  template:
    metadata:
      labels:
        app: fleetcom
    spec:
      containers:
        - name: fleetcom
          image: jiem117/fleetcom:latest
          imagePullPolicy: Always
          ports:
            - containerPort: 3000
          resources:
            requests:
              memory: "64Mi"
              cpu: "100m"
            limits:
              memory: "256Mi"
              cpu: "500m"
          livenessProbe:
            httpGet:
              path: /health
              port: 3000
            initialDelaySeconds: 10
            periodSeconds: 15
          readinessProbe:
            httpGet:
              path: /health
              port: 3000
            initialDelaySeconds: 5
            periodSeconds: 10

Service :

apiVersion: v1
kind: Service
metadata:
  name: fleetcom-service
  namespace: default
spec:
  selector:
    app: fleetcom
  type: NodePort
  ports:
    - protocol: TCP
      port: 80                    # Internal cluster port
      targetPort: 3000            # Container port
      nodePort: 30080             # External VPS port (30000 – 32767)

5.2 Premier déploiement manuel

kubectl apply -f k8s/

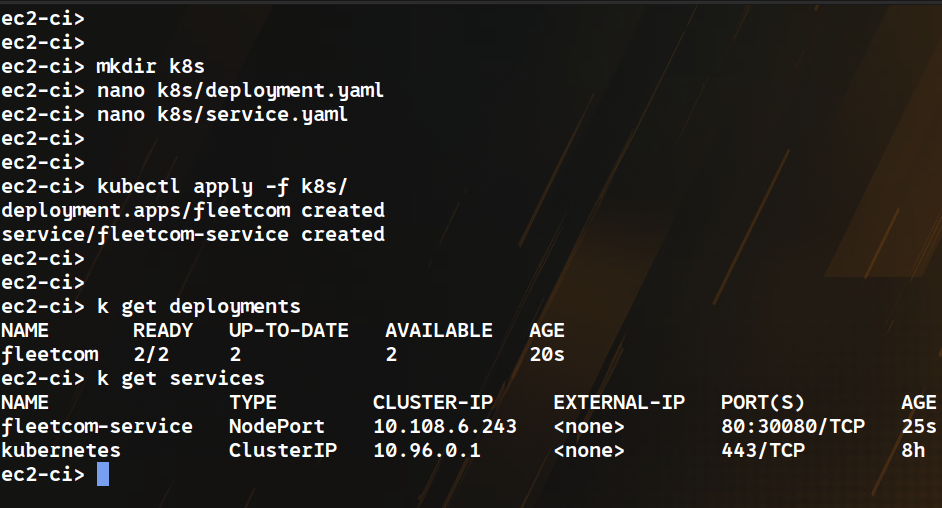

Figure 15 — Premier déploiement Kubernetes

5.3 Pods en exécution

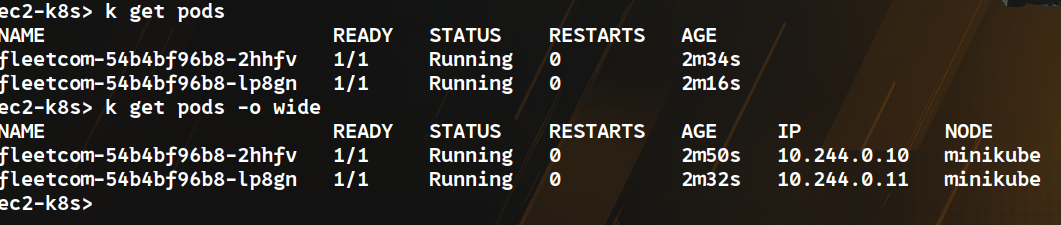

Figure 16 — Pods FleetCom en état Running

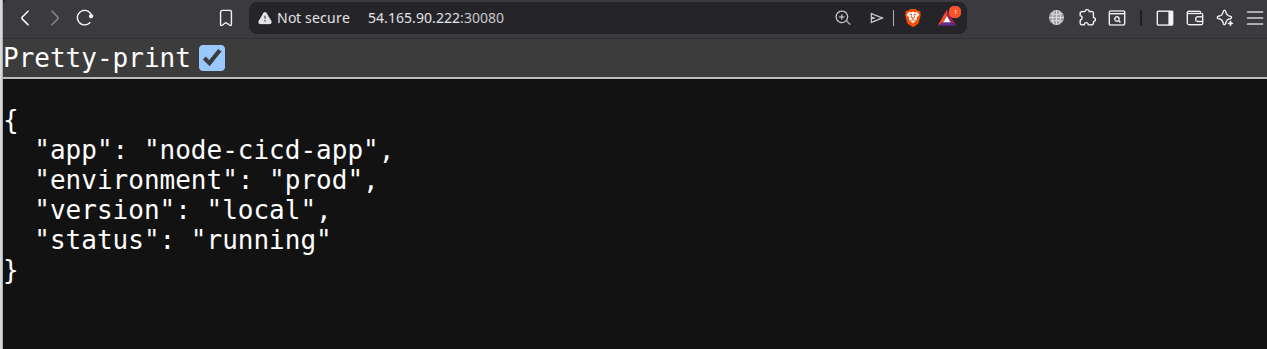

5.4 Exposition publique

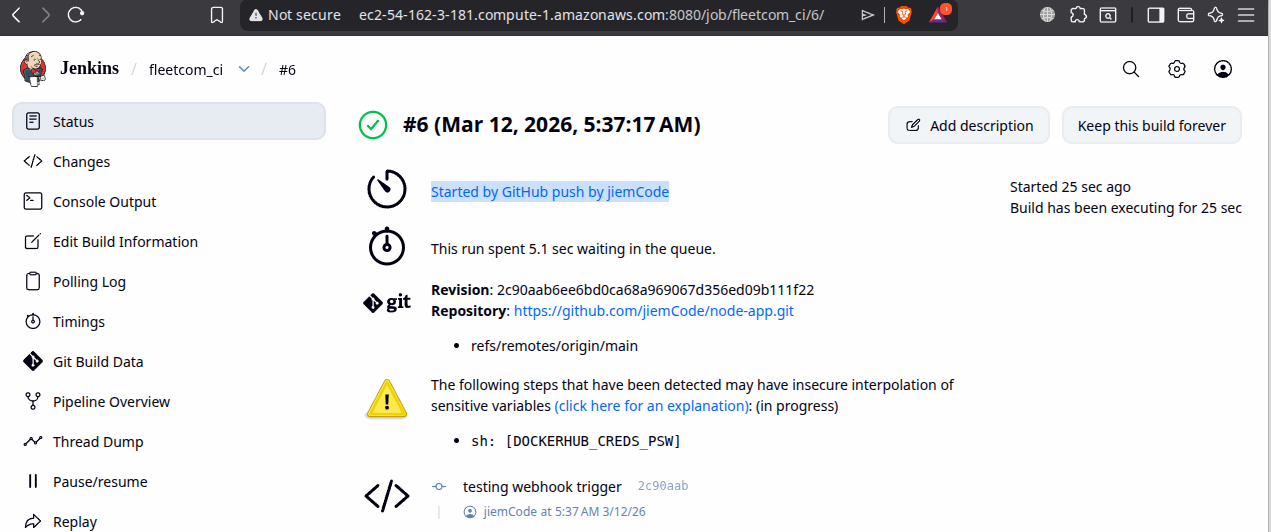

5.5 Exécution du pipeline

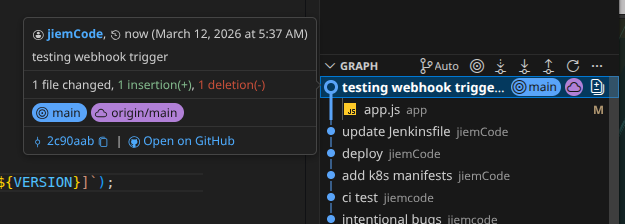

Un commit sur GitHub déclenche automatiquement le pipeline.

6. Monitoring — Prometheus et Grafana

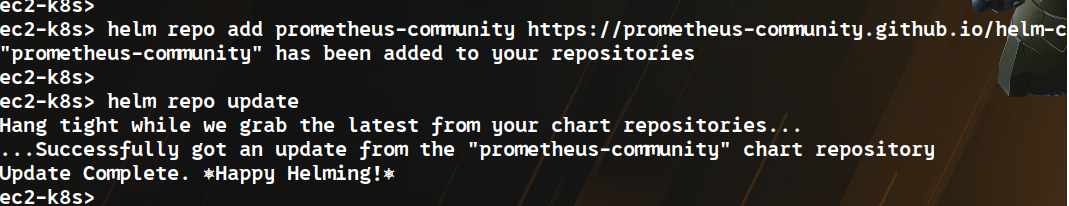

6.1 Installation via Helm

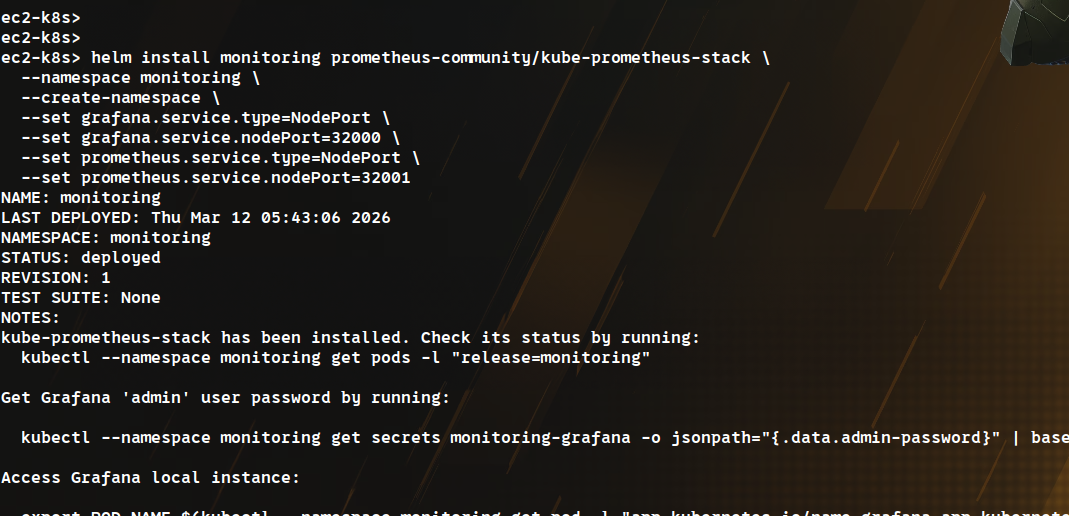

Figure 19 — Installation kube-prometheus-stack

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

helm repo update

helm install monitoring prometheus-community/kube-prometheus-stack \

--namespace monitoring --create-namespace \

--set grafana.service.type=NodePort \

--set grafana.service.nodePort=32000 \

--set prometheus.service.type=NodePort \

--set prometheus.service.nodePort=32001

6.2 Pods de monitoring

Figure 20 — Pods du namespace monitoring

6.3 Récupération des credentials Grafana

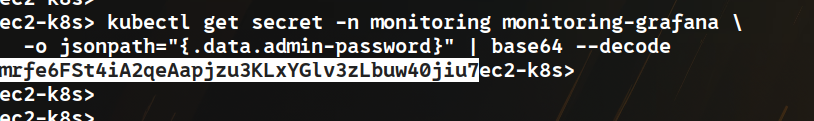

Figure 21 — Récupération du mot de passe Grafana

kubectl get secret -n monitoring monitoring-grafana -o jsonpath="{.data.admin-password}" | base64 --decode

6.4 Tableaux de bord Grafana

Figure 24 — Métriques CPU, mémoire et réseau

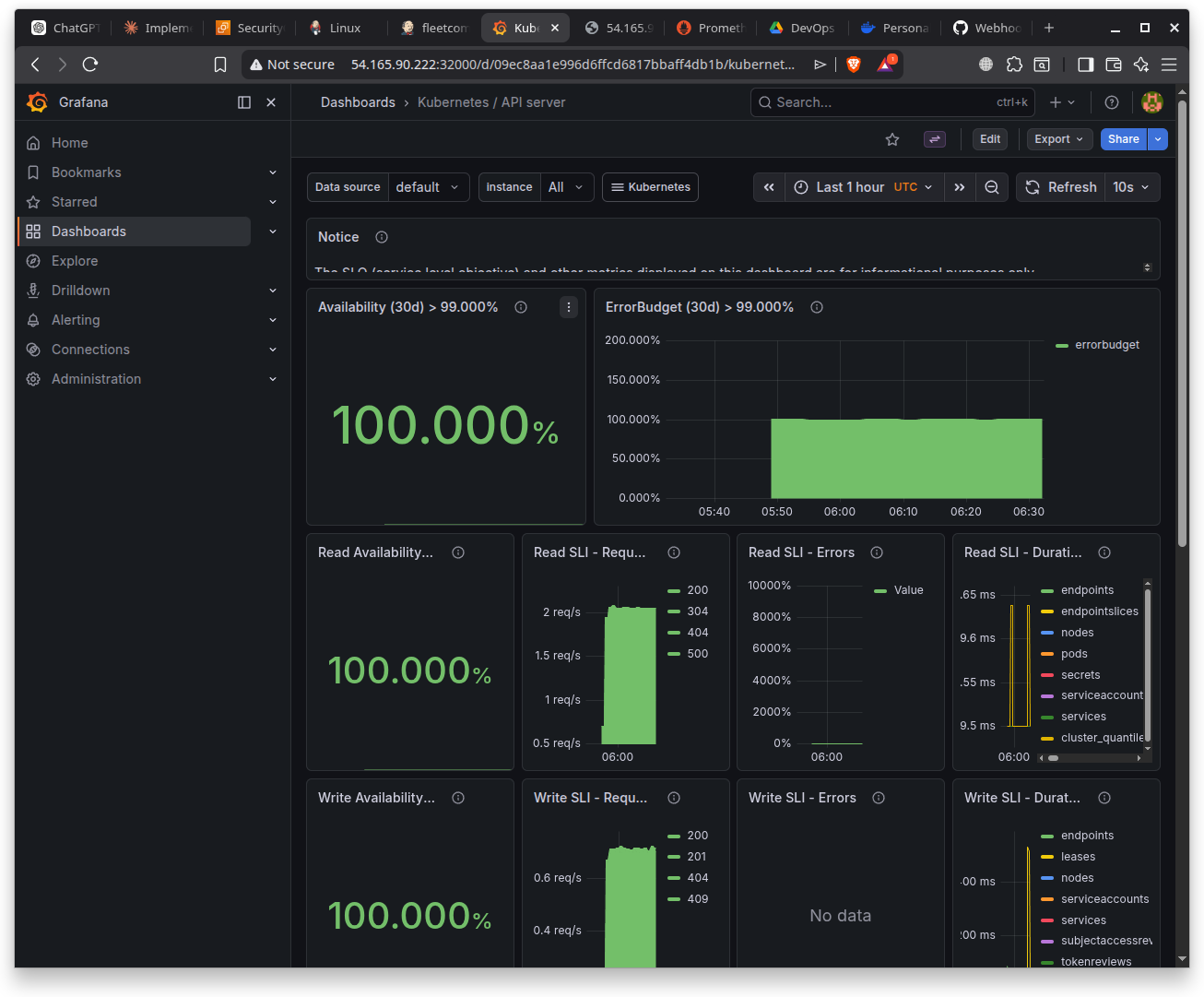

Figure 25 — Métriques API Server Kubernetes

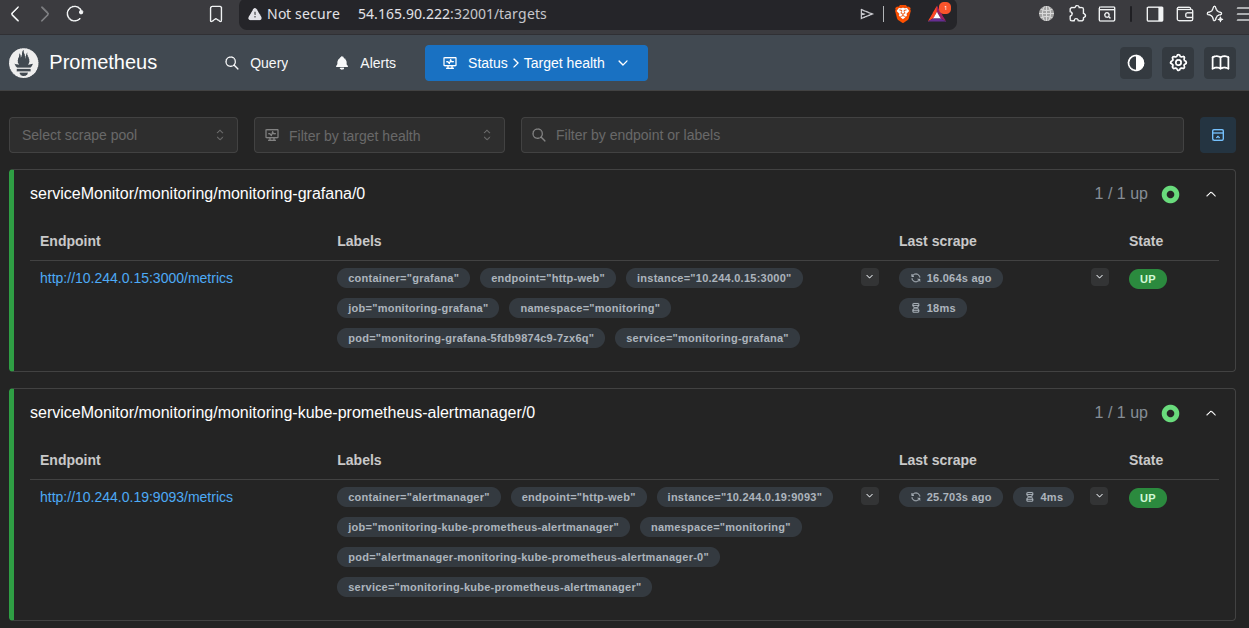

6.5 Prometheus

7. Résultats et Validation

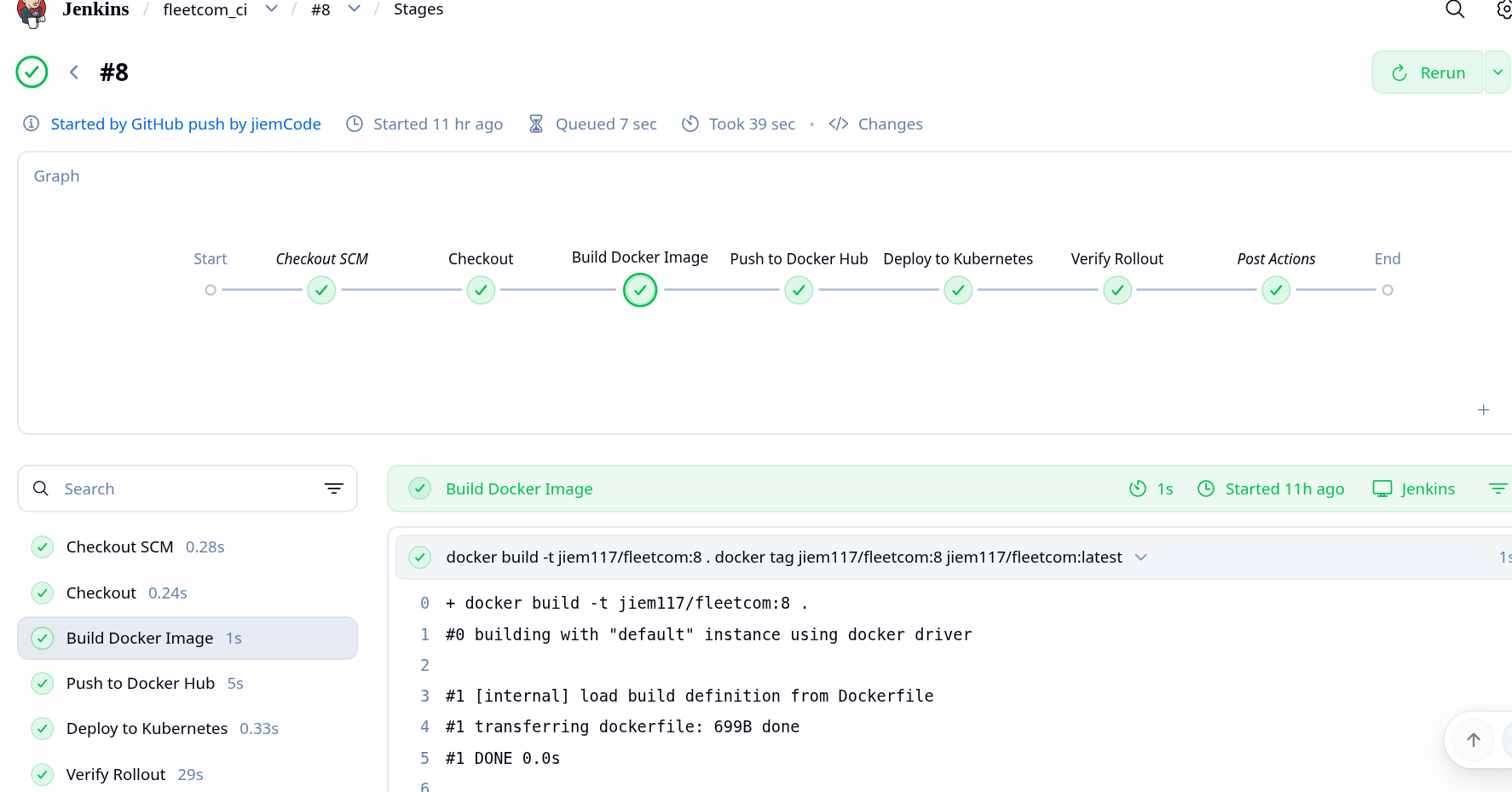

7.1 Pipeline complet

Le pipeline CI/CD est pleinement opérationnel. À chaque push sur GitHub, les étapes suivantes sont exécutées automatiquement.

Étape	Résultat
Checkout	Clonage du dépôt
Build Docker Image	Construction de l’image
Push Docker Hub	Publication de l’image
Deploy Kubernetes	Rolling update
Verify Rollout	Vérification du déploiement

Le processus complet s’exécute en moins de deux minutes.

7.2 Validation du monitoring

La stack Prometheus + Grafana collecte correctement les métriques suivantes :

utilisation CPU et mémoire des pods
métriques de l’API Kubernetes
état des nœuds et des pods
latence et taux d’erreurs

7.3 Difficultés techniques

L'ensemble des contraintes rencontrées est lié à l'utilisation du driver Docker par Minikube. Ce mode d'exécution isole le cluster dans un réseau Docker interne (192.168.49.0/24), rendant inaccessibles depuis l'extérieur aussi bien l'API Server que les NodePorts exposés par les services. Il a donc été nécessaire de mettre en place des mécanismes de contournement : un tunnel SSH persistant via autossh pour l'accès à l'API Server, et un forwarding de ports via socat pour l'exposition des services applicatifs et de monitoring.

Une approche alternative, plus directe, consisterait à démarrer Minikube avec l'option --driver=none. Dans ce mode, Kubernetes s'exécute nativement sur le système hôte, éliminant toute couche réseau intermédiaire et rendant les NodePorts directement accessibles sur l'IP publique de l'instance EC2.

8. Conclusion

Ce projet démontre la mise en place d’un pipeline CI/CD complet automatisant le cycle de vie d’une application cloud-native.

L’architecture adoptée, basée sur deux instances EC2 distinctes, permet de séparer clairement les fonctions d’intégration continue et de déploiement. L’utilisation combinée de Jenkins, Docker et Kubernetes permet d’obtenir un système fiable, automatisé et reproductible.

Les principaux acquis du projet concernent la maîtrise des pipelines Jenkins, la conteneurisation avec Docker, le déploiement Kubernetes et la mise en place d’une solution de monitoring avec Prometheus et Grafana.

Des améliorations futures pourraient inclure l’intégration de tests automatisés dans le pipeline, l’utilisation d’un cluster Kubernetes managé comme Amazon EKS, ou encore l’optimisation de l’exposition réseau de Minikube.
